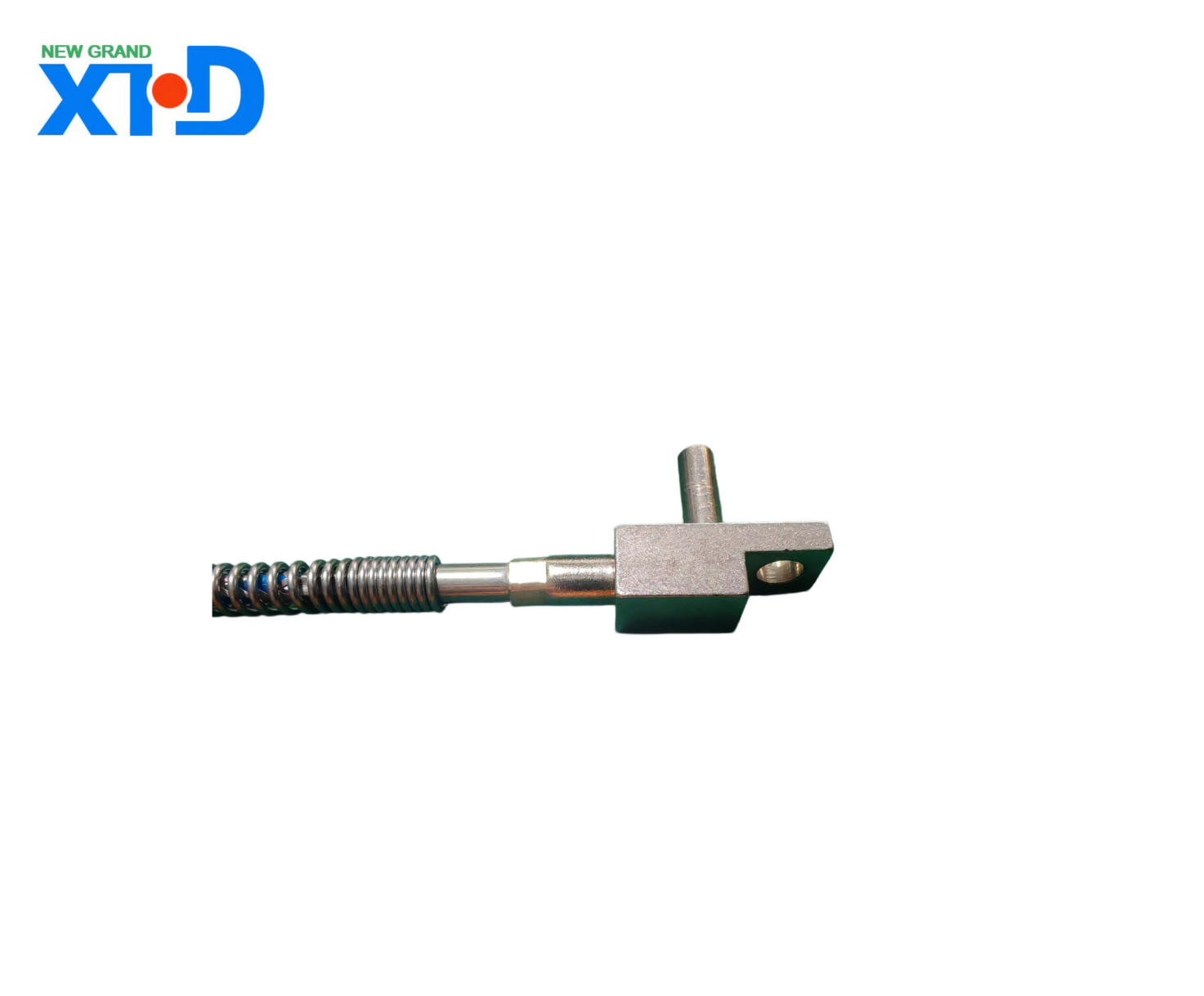

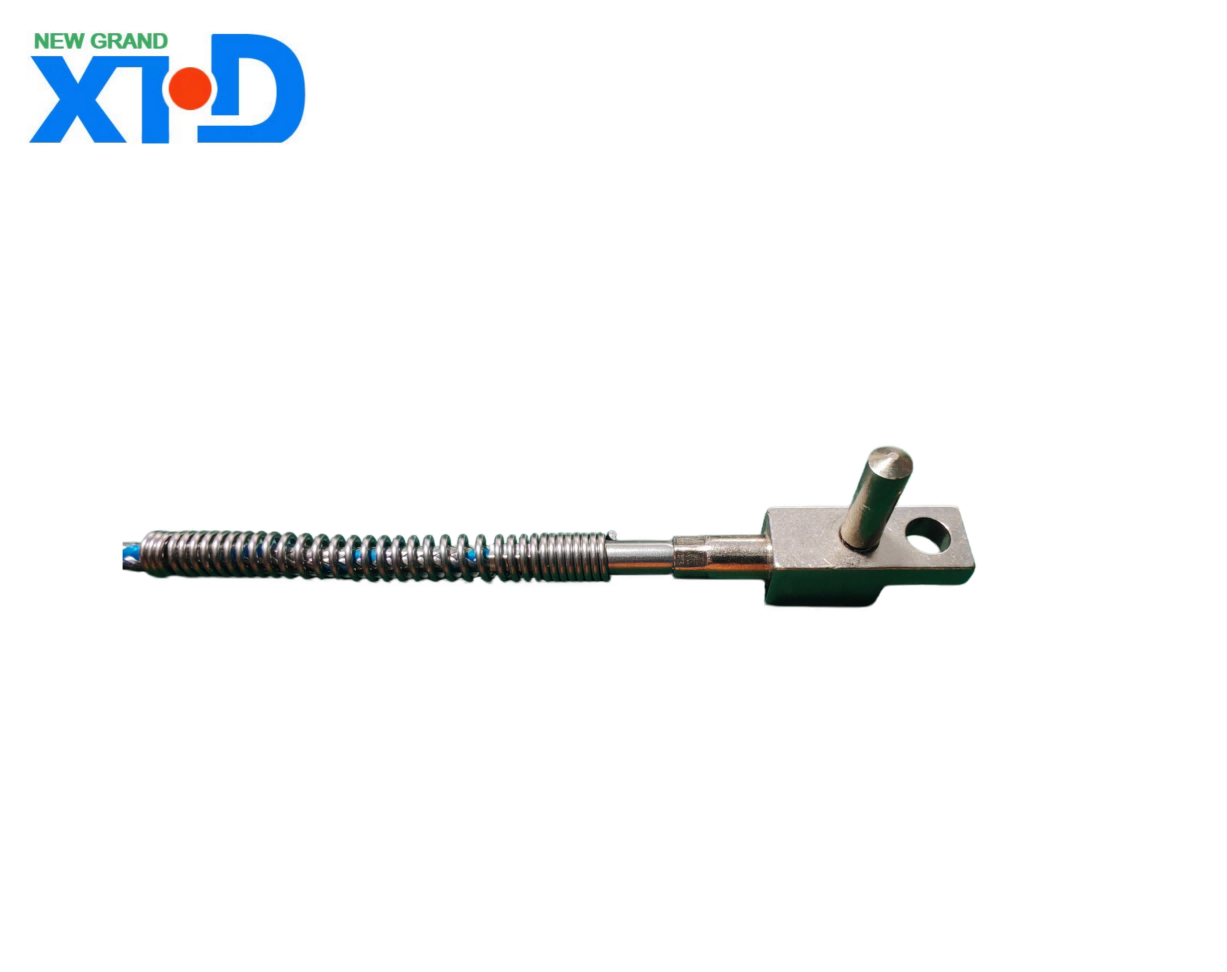

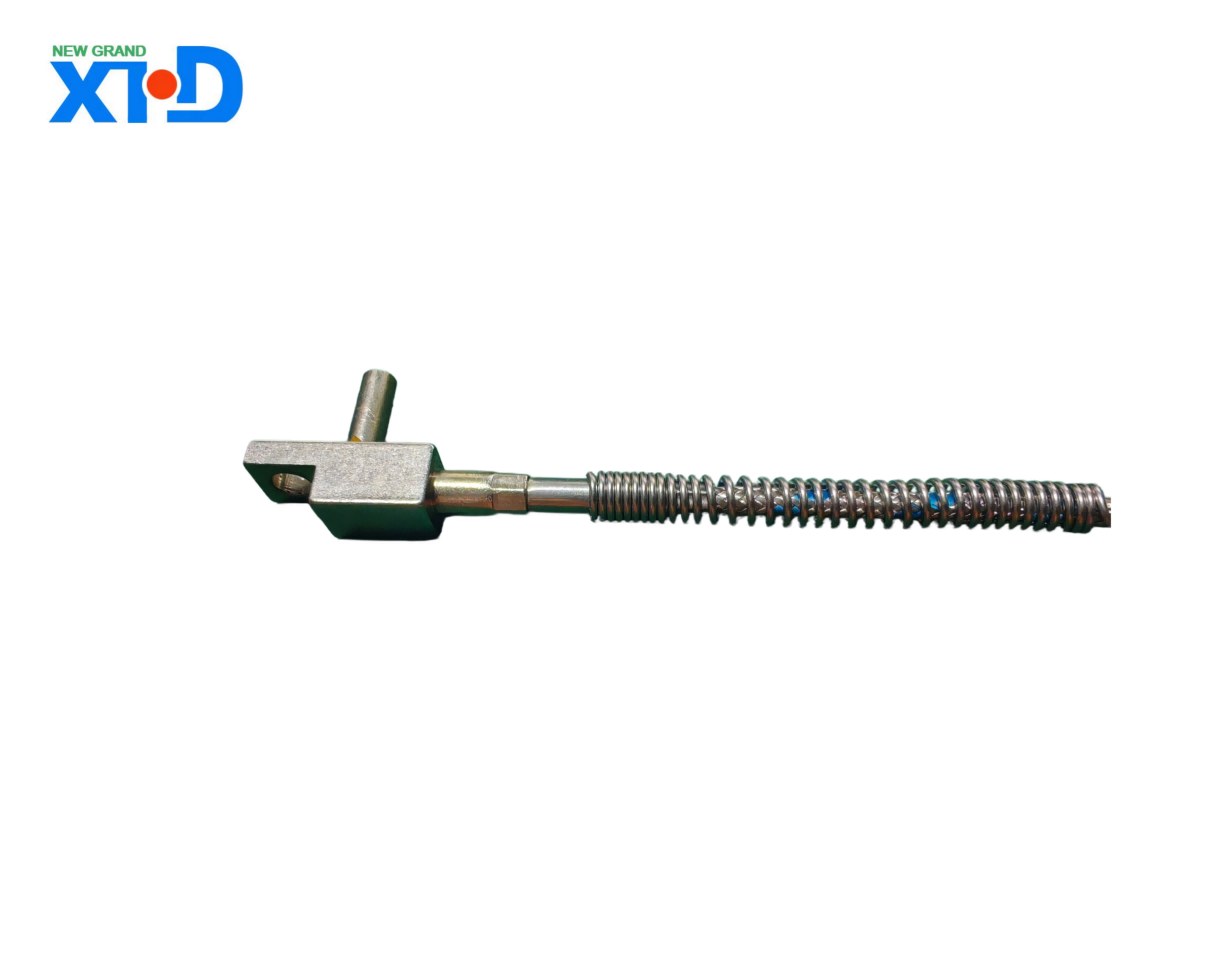

সারফেস মাউন্ট করা থার্মোকল

সারফেস মাউন্ট থার্মোকলের জন্য পণ্যের স্পেসিফিকেশন

1, পণ্য ওভারভিউ

সারফেস মাউন্ট থার্মোকল হল একটি ফ্ল্যাট টাইপ তাপমাত্রা পরিমাপ যন্ত্র যা একটি সারফেস মাউন্ট কম্পোনেন্টের সাথে তাপমাত্রা সেন্সরকে একত্রিত করে তৈরি করা হয়, যা সরাসরি 0 ℃ -1300 ℃ রেঞ্জে তাপমাত্রা পরিমাপ করতে পারে। এটি প্রায়শই ডিসপ্লে যন্ত্র, রেকর্ডিং যন্ত্র, ইলেকট্রনিক কম্পিউটার ইত্যাদির সাথে একত্রে ব্যবহৃত হয়। এর সংক্ষিপ্ত তাপীয় প্রতিক্রিয়া সময়, নমনীয় ইনস্টলেশন এবং ঘনিষ্ঠ যোগাযোগের তাপমাত্রা পরিমাপের নির্ভুলতার কারণে, এটি ফ্ল্যাট মেটাল সরঞ্জাম, পাইপ ফিটিং, ইলেকট্রনিক উপাদান, সার্কিট বোর্ড এবং অন্যান্য বস্তুর উপরিভাগে তাপমাত্রা পরিমাপের জন্য ব্যাপকভাবে ব্যবহৃত হয়। এটি শক্তি, ধাতুবিদ্যা, ইলেকট্রনিক্স, রাসায়নিক এবং চিকিৎসার মতো অনেক শিল্পে গুরুত্বপূর্ণ ভূমিকা পালন করে।

2, পণ্য মডেল এবং শ্রেণীবিভাগ

（1） ইনস্টলেশন পদ্ধতি দ্বারা শ্রেণীবদ্ধ

গ্যাসকেট অ্যাসেম্বলি টাইপ: বিভিন্ন কাজের অবস্থার অধীনে স্থির ইনস্টলেশন প্রয়োজনীয়তার জন্য উপযুক্ত আঠালো ফিক্সেশন, আঠালো ফিক্সেশন এবং বোল্ট ফিক্সেশনের তিনটি উপ প্রকার সহ। আঠালো স্থির সংস্করণটি অতিরিক্ত সরঞ্জামের প্রয়োজন ছাড়াই ইনস্টল করা সহজ, অস্থায়ী বা হালকা লোড পরিস্থিতির জন্য উপযুক্ত; আঠালো ফিক্সেশন দৃঢ় এবং পৃষ্ঠের জন্য উপযুক্ত যেগুলি তুলনামূলকভাবে সমতল এবং নির্দিষ্ট স্থিতিশীলতার প্রয়োজনীয়তা রয়েছে; বোল্ট করা স্থির সংস্করণটি কম্পন এবং উচ্চ তাপমাত্রার মতো কঠোর কাজের অবস্থার সাথে মানিয়ে নিতে পারে, নিশ্চিত করে যে পরিমাপের উপাদানগুলি পড়ে না যায়।

হ্যান্ডহেল্ড/সারফেস টেম্পারেচার প্রোবের ধরন: একটি কমপ্যাক্ট চেহারা সহ, এটি হ্যান্ডহেল্ড পরিচালনা করা সহজ এবং বিভিন্ন স্থানে বস্তুর দ্রুত এবং মাল্টি-পয়েন্ট তাপমাত্রা পরিমাপের জন্য উপযুক্ত। এটি সাধারণত সরঞ্জাম রক্ষণাবেক্ষণ, অন-সাইট পরিদর্শন এবং অন্যান্য পরিস্থিতিতে ব্যবহৃত হয়।

（2） বিভাগ সংখ্যা দ্বারা শ্রেণীবদ্ধ করুন

K, E, J, T, Pt100 ইত্যাদির মতো একাধিক স্কেল চিহ্নগুলিকে কভার করে, বিভিন্ন স্কেল চিহ্নগুলি বিভিন্ন তাপমাত্রা পরিমাপের রেঞ্জ এবং বৈশিষ্ট্যগুলির সাথে মিলে যায়:

K বিভাগ সংখ্যা: তাপমাত্রা পরিমাপের পরিসর হল 0 ℃ -600 ℃, তাপবিদ্যুৎ সম্ভাবনার ভাল রৈখিকতা, শক্তিশালী অ্যান্টিঅক্সিডেন্ট ক্ষমতা এবং মাঝারি খরচ। এটি শিল্প ক্ষেত্রে সবচেয়ে ব্যাপকভাবে ব্যবহৃত প্রকার, উচ্চ-তাপমাত্রার অক্সিডেটিভ পরিবেশ যেমন ধাতুবিদ্যা এবং পেট্রোকেমিক্যালের জন্য উপযুক্ত।

E বিভাগ সংখ্যা: তাপমাত্রা পরিমাপের পরিসর হল -200 ℃ -400 ℃, এবং থার্মোইলেকট্রিক সম্ভাব্যতা সাধারণত ব্যবহৃত থার্মোকলগুলির মধ্যে সর্বোচ্চ। এটির উচ্চ সংবেদনশীলতা রয়েছে এবং উচ্চ আর্দ্রতা গ্যাসের ক্ষয়ের জন্য খুব সংবেদনশীল নয়। এটি উচ্চ আর্দ্রতা সহ পরিবেশের জন্য উপযুক্ত, যেমন খাদ্য প্রক্রিয়াকরণ, ফার্মাসিউটিক্যালস এবং অন্যান্য শিল্প।

J বিভাগ সংখ্যা: তাপমাত্রা পরিমাপের পরিসর হল 0 ℃ -750 ℃, ভাল রৈখিকতা, বড় তাপবিদ্যুৎ সম্ভাবনা এবং কম দাম সহ। এটি ভ্যাকুয়াম, জারণ, হ্রাস এবং নিষ্ক্রিয় গ্যাস পরিবেশে ব্যবহার করা যেতে পারে। যাইহোক, ইতিবাচক ইলেক্ট্রোড আয়রন উচ্চ তাপমাত্রায় দ্রুত অক্সিডাইজ করে এবং অপারেটিং তাপমাত্রার উপরের সীমা সীমিত।

T বিভাগ সংখ্যা: তাপমাত্রা পরিমাপের পরিসীমা -200 ℃ -350 ℃, চমৎকার রৈখিকতা এবং ভাল স্থায়িত্ব সহ। এটি -200 ℃ -0 ℃ নিম্ন তাপমাত্রার পরিসরে ব্যবহারের জন্য বিশেষভাবে উপযুক্ত এবং সাধারণত নিম্ন-তাপমাত্রা গবেষণা, কোল্ড চেইন লজিস্টিকস এবং অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।

Pt100 স্কেল: তাপমাত্রা পরিমাপের পরিসর হল -200 ℃ -450 ℃, উচ্চ পরিমাপের নির্ভুলতা এবং শক্তিশালী স্থায়িত্ব সহ উচ্চ-মানের আমদানি করা পাতলা ফিল্ম প্রতিরোধক ব্যবহার করে। এটি এমন পরিস্থিতিতে উপযুক্ত যেগুলির জন্য কঠোর তাপমাত্রা পরিমাপের নির্ভুলতা প্রয়োজন, যেমন নির্ভুল ইলেকট্রনিক উত্পাদন, পরীক্ষাগার পরীক্ষা ইত্যাদি।

3, প্রযুক্তিগত পরামিতি

（1） তাপমাত্রা পরিমাপের নির্ভুলতা

দ্বিতীয় স্তরের নির্ভুলতা: K, E, J, এবং T স্কেলের চিহ্নগুলি -40 ℃ থেকে 300 ℃ এর মধ্যে, ± 2.5 ℃ সহনশীলতা সহ; -200 ℃ -0 ℃ সীমার মধ্যে Pt100 স্কেলের মঞ্জুরিযোগ্য বিচ্যুতি হল ± 0.3 ℃, এবং 0 ℃ -450 ℃ পরিসরের মধ্যে অনুমোদিত বিচ্যুতি হল ± 0.3 ℃ বা ± 0.005 | t | ℃ (যেটি বড়)।

বিশেষ নির্ভুলতা স্তর: উচ্চ নির্ভুলতা স্তর সহ পণ্য গ্রাহকের চাহিদা অনুযায়ী প্রদান করা যেতে পারে, এবং নির্দিষ্ট পরামিতি কাস্টমাইজ করা এবং যোগাযোগ করা প্রয়োজন।

（2） তাপীয় প্রতিক্রিয়া সময়

τ0.5≤10S， দ্রুত তাপমাত্রার পরিবর্তনগুলি অনুধাবন করতে সক্ষম, কার্যকরভাবে গতিশীল ত্রুটিগুলি হ্রাস করতে এবং তাপমাত্রার ওঠানামার সময়মত ক্যাপচার নিশ্চিত করতে সক্ষম৷

（3） অন্তরণ প্রতিরোধের

1 মিটারের বেশি দৈর্ঘ্যের থার্মোকলের জন্য, ঘরের তাপমাত্রায় নিরোধক প্রতিরোধের মান এবং এর দৈর্ঘ্য 100M Ω· মিটারের কম হওয়া উচিত নয়।

1মি বা তার কম দৈর্ঘ্যের থার্মোকলের জন্য, পরিমাপ সংকেতগুলির স্থিতিশীল সংক্রমণ নিশ্চিত করতে এবং হস্তক্ষেপ এড়াতে ঘরের তাপমাত্রায় নিরোধক প্রতিরোধের মান 100M Ω এর কম হওয়া উচিত নয়।

(4) যান্ত্রিক কর্মক্ষমতা

নমনীয়তা: পণ্যটির সামগ্রিক নমনীয়তা রয়েছে এবং এটি অবাধে বাঁকানো যেতে পারে, যার ন্যূনতম বাঁকানো ব্যাসার্ধ 50 মিমি পর্যন্ত (মডেল এবং দৈর্ঘ্যের উপর নির্ভর করে কিছুটা আলাদা), এটি তাপমাত্রা পরিমাপের জন্য জটিল পৃষ্ঠগুলিতে ফিট করা সহজ করে তোলে।

যান্ত্রিক শক্তি: শেলটি উচ্চ-শক্তির ধাতব উপাদান দিয়ে তৈরি, চমৎকার কম্প্রেসিভ এবং প্রভাব প্রতিরোধ ক্ষমতা সহ, এবং কঠোর শিল্প সাইটের পরিবেশের সাথে খাপ খাইয়ে একটি নির্দিষ্ট মাত্রার বাহ্যিক সংঘর্ষ এবং সংকোচন সহ্য করতে পারে।

(5) বৈদ্যুতিক কর্মক্ষমতা

তাপ সম্ভাব্য স্থিতিশীলতা: নির্দিষ্ট তাপমাত্রা পরিসীমার মধ্যে, তাপ সম্ভাবনার পরিবর্তনের বার্ষিক হার ± 0.1% অতিক্রম করে না, দীর্ঘমেয়াদী পরিমাপের নির্ভুলতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।

তারের প্রতিরোধের: তারের দৈর্ঘ্যের উপর নির্ভর করে তারের প্রতিরোধের পরিবর্তিত হয় এবং অত্যধিক তারের প্রতিরোধের দ্বারা পরিমাপের নির্ভুলতা এড়াতে সাধারণত প্রতি মিটারে 1 Ω এর বেশি হয় না।

4, পণ্যের কাঠামো

(1) পরিমাপ শেষ

একটি বিশেষ ঢালাই প্রক্রিয়া ব্যবহার করে থার্মোইলেকট্রিক ইলেক্ট্রোডের দুটি ভিন্ন উপকরণকে একত্রে ঢালাই করে একটি পরিমাপক যোগাযোগ তৈরি করা, পরিমাপ করা বস্তুর পৃষ্ঠের সাথে ঘনিষ্ঠ যোগাযোগ নিশ্চিত করা এবং তাপমাত্রা পরিমাপের নির্ভুলতা উন্নত করা। পরিমাপ প্রান্তের কিছু মডেল জারা এবং পরিধান রোধ করতে প্রতিরক্ষামূলক হাতা দিয়ে সজ্জিত, তাদের পরিষেবা জীবন প্রসারিত করে।

（2） সারফেস মাউন্ট এনক্যাপসুলেশন স্তর

বাহ্যিক পরিবেশ থেকে থার্মোইলেকট্রিক ইলেক্ট্রোডকে বিচ্ছিন্ন করার জন্য এনক্যাপসুলেশন স্তর হিসাবে উচ্চ তাপমাত্রা প্রতিরোধের এবং উত্তম নিরোধক কর্মক্ষমতা সহ উপকরণগুলি নির্বাচন করুন, পণ্যের সমতলতা নিশ্চিত করার সময়, যাতে এটি পরীক্ষা করা পৃষ্ঠের সাথে আরও ভালভাবে মেনে চলতে পারে। এনক্যাপসুলেশন স্তরের বেধ অভিন্ন, সাধারণত 0.5 মিমি এবং 2 মিমি, যা পণ্যের হালকা ওজন নিশ্চিত করে এবং পর্যাপ্ত সুরক্ষা প্রদান করে।

（3） তার এবং সংযোগ টার্মিনাল

মাল্টি স্ট্র্যান্ডেড উচ্চ তাপমাত্রা প্রতিরোধী উত্তাপ পরিবাহী কন্ডাকটর হিসাবে ব্যবহৃত হয়, যার ভাল নমনীয়তা এবং অ্যান্টি-এজিং কর্মক্ষমতা রয়েছে। সংযোগের প্রান্তটি স্ট্যান্ডার্ড কানেক্টর যেমন এভিয়েশন প্লাগ, তারের টার্মিনাল ইত্যাদি দিয়ে সজ্জিত, যা ডিসপ্লে যন্ত্র, নিয়ন্ত্রণ ব্যবস্থা এবং অন্যান্য সরঞ্জামগুলির সাথে দ্রুত সংযোগের সুবিধা দেয় এবং সংযোগটি দৃঢ় এবং সহজে ঢিলা করা যায় না।

5, ইনস্টলেশন এবং ব্যবহার

（1） ইনস্টলেশন পদ্ধতি

আঠালো ফিক্সেশন: পরীক্ষা করার জন্য পৃষ্ঠটি পরিষ্কার করুন, আঠালো প্রতিরক্ষামূলক ফিল্মটি সরান, প্যাচ থার্মোকলটিকে নির্দিষ্ট অবস্থানে আটকে দিন এবং একটি দৃঢ় আনুগত্য নিশ্চিত করতে আপনার হাত দিয়ে কিছুক্ষণের জন্য এটি টিপুন। এই পদ্ধতির একটি দ্রুত ইনস্টলেশন গতি আছে, কিন্তু উচ্চ তাপমাত্রা এবং উচ্চ কম্পন পরিবেশের জন্য উপযুক্ত নয়।

আঠালো স্থিরকরণ: পরীক্ষিত পৃষ্ঠে এবং প্যাচ থার্মোকলের পিছনে সমানভাবে বিশেষ আঠালো প্রয়োগ করুন, দুটিকে একসাথে বন্ধন করুন এবং আঠালোর নিরাময়ের প্রয়োজনীয়তা অনুসারে নিরাময় করুন। এই পদ্ধতিতে উচ্চ আঠালো শক্তি রয়েছে এবং দীর্ঘমেয়াদী স্থায়ী ইনস্টলেশনের জন্য উপযুক্ত।

বোল্ট ফিক্সেশন: পণ্যের সংরক্ষিত ইনস্টলেশন হোল ব্যবহার করে, পৃষ্ঠ মাউন্ট থার্মোকলটি বোল্ট দিয়ে পরিমাপ করা বস্তুতে স্থির করা হয়, উচ্চ কম্পন এবং ইনস্টলেশন স্থিতিশীলতার জন্য উচ্চ প্রয়োজনীয়তার জন্য উপযুক্ত।

হ্যান্ডহেল্ড পরিমাপ: প্রোবটিকে সরাসরি ধরে রাখুন এবং পরিমাপের জন্য পরিমাপ করা পৃষ্ঠের বিপরীতে পরিমাপের প্রান্তটি শক্তভাবে রাখুন। পরিমাপ সম্পন্ন হওয়ার পরে, প্রোবের দীর্ঘমেয়াদী উচ্চ তাপমাত্রার ক্ষতি এড়াতে সময়মত এটি সরান।

(2) ব্যবহারের জন্য সতর্কতা

ইনস্টলেশনের আগে, পণ্যটির চেহারা অক্ষত আছে কিনা, তারগুলি ক্ষতিগ্রস্ত হয়েছে কিনা এবং নিরোধক প্রতিরোধের প্রয়োজনীয়তাগুলি পূরণ করে কিনা তা পরীক্ষা করা প্রয়োজন।

নিশ্চিত করুন যে পরিমাপের প্রান্তটি পরিমাপের সময় পরিমাপ করা পৃষ্ঠের সাথে ঘনিষ্ঠ যোগাযোগে রয়েছে, পরিমাপের নির্ভুলতাকে প্রভাবিত করতে পারে এমন কোনও ফাঁক এড়িয়ে চলুন।

শক্তিশালী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ পরিবেশে ব্যবহার এড়িয়ে চলুন। যদি অনিবার্য হয়, পরিমাপের সংকেতগুলিকে হস্তক্ষেপ করা থেকে রক্ষা করার জন্য সুরক্ষা ব্যবস্থা নেওয়া উচিত।

পণ্যের তাপমাত্রা পরিমাপের পরিসর অনুযায়ী ব্যবহার করুন এবং পণ্যের ক্ষতি এড়াতে পরিসীমার বাইরে পরিমাপ করা কঠোরভাবে নিষিদ্ধ।

পরিমাপের নির্ভুলতা নিশ্চিত করতে নিয়মিতভাবে পণ্যটি ক্রমাঙ্কন করুন। প্রস্তাবিত ক্রমাঙ্কন চক্রটি 1-2 বছর, যা ব্যবহারের ফ্রিকোয়েন্সি এবং নির্ভুলতার প্রয়োজনীয়তা অনুসারে সামঞ্জস্য করা যেতে পারে।

6, পরিবহন এবং সঞ্চয়স্থান

（1） পরিবহন

পণ্যটি অ্যান্টি-স্ট্যাটিক এবং শকপ্রুফ প্যাকেজিং গ্রহণ করে। পরিবহনের সময়, পণ্যের ক্ষতি রোধ করতে হিংসাত্মক সংঘর্ষ, চেপে যাওয়া এবং পড়ে যাওয়া এড়ানো উচিত। একই সময়ে, পণ্যটি আর্দ্রতা দ্বারা প্রভাবিত হওয়া এবং বৈদ্যুতিক কর্মক্ষমতা প্রভাবিত করা এড়াতে আর্দ্রতা এবং জলরোধী করার দিকে মনোযোগ দেওয়া উচিত।

(2) স্টোরেজ

এটি -10 ℃ -40 ℃ তাপমাত্রা এবং আপেক্ষিক আর্দ্রতা 80% এর বেশি না সহ একটি শুষ্ক এবং বায়ুচলাচল পরিবেশে সংরক্ষণ করা উচিত, শক্তিশালী অ্যাসিড এবং ক্ষার এবং সেইসাথে শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বিকিরণ উত্স থেকে দূরে। স্টোরেজ চলাকালীন, প্যাকেজিং অক্ষত আছে কিনা এবং পণ্যটি স্যাঁতসেঁতে বা ক্ষতিগ্রস্থ কিনা তা নিয়মিত পরীক্ষা করা প্রয়োজন।

7, বিক্রয়োত্তর সেবা

বিক্রয়ের তারিখ থেকে, সাধারণ ব্যবহারের সময় যদি কোনও গুণমানের সমস্যা হয়, পণ্যটি 12 মাসের বিনামূল্যের ওয়ারেন্টি পরিষেবা উপভোগ করতে পারে।

ওয়ারেন্টি সময়কালে, যদি পরীক্ষার মাধ্যমে নিশ্চিত করা হয় যে পণ্যটি একটি মানের সমস্যা, আমাদের কোম্পানি গ্রাহকের জন্য পণ্যটির বিনামূল্যে মেরামত বা প্রতিস্থাপন প্রদান করবে; আমরা মানুষের ক্ষতি, অনুপযুক্ত ব্যবহার, বা বলপ্রয়োগের কারণগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য অর্থ প্রদানের মেরামত পরিষেবা প্রদান করব।

গ্রাহকদের পণ্য নির্বাচন নির্দেশিকা, ইনস্টলেশন এবং ডিবাগিং পরামর্শ, ব্যবহারকারী প্রশিক্ষণ এবং অন্যান্য পরিষেবা সহ গ্রাহকদের আজীবন প্রযুক্তিগত সহায়তা প্রদান করুন, যাতে গ্রাহকরা পণ্যটি সঠিকভাবে এবং দক্ষতার সাথে ব্যবহার করতে পারেন।
