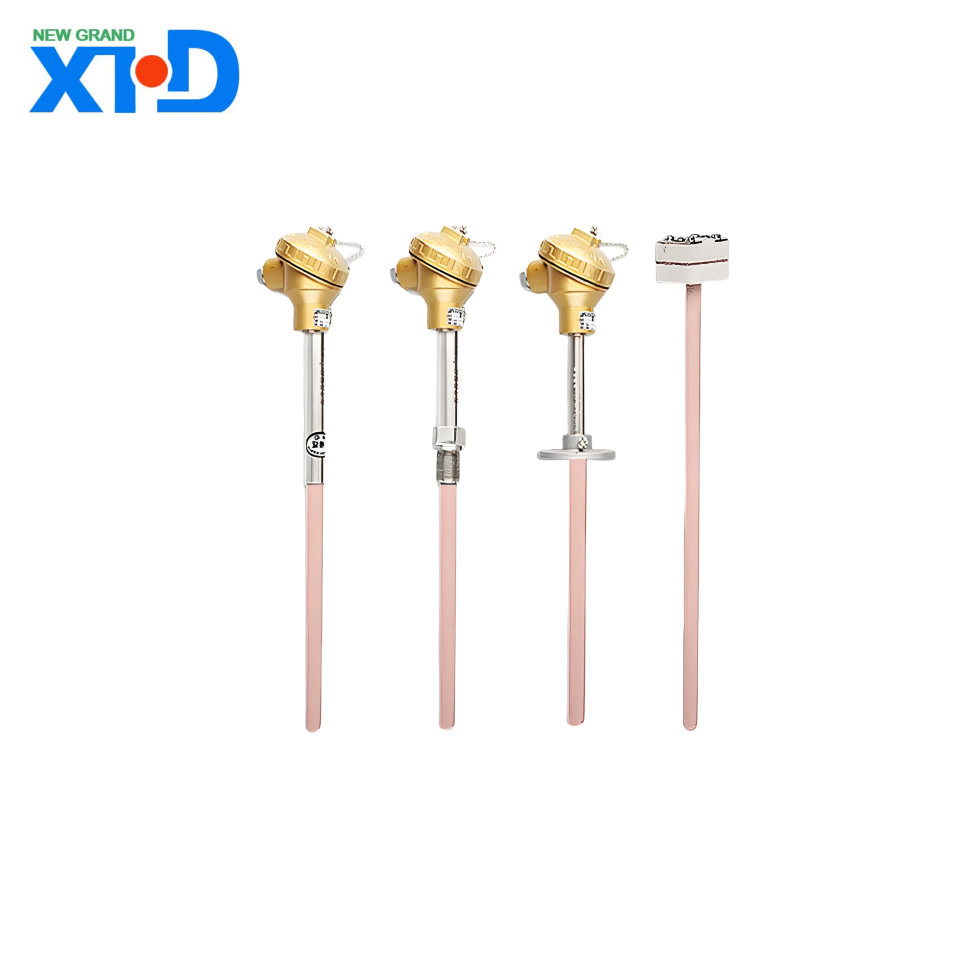

এস টাইপ থার্মোকল সেন্সর

এস-টাইপ থার্মোকল এর পণ্য পরিচিতি (প্ল্যাটিনাম রোডিয়াম 10 প্ল্যাটিনাম থার্মোকল)

1 、 পণ্য ওভারভিউ

এস-টাইপ থার্মোকল (স্কেল এস) একটি আন্তর্জাতিকভাবে স্বীকৃত মূল্যবান ধাতব থার্মোকল, প্ল্যাটিনাম রোডিয়াম অ্যালোয় (প্ল্যাটিনাম 90%, রোডিয়াম 10%) এবং নেতিবাচক ইলেক্ট্রোড (এসএন) হিসাবে খাঁটি প্ল্যাটিনাম হিসাবে সমন্বিত। এর দুর্দান্ত উচ্চ তাপমাত্রা প্রতিরোধের, উচ্চ নির্ভুলতা এবং দীর্ঘমেয়াদী স্থিতিশীলতার কারণে এটি শিল্প উচ্চ-তাপমাত্রা পরিমাপ, বৈজ্ঞানিক গবেষণা পরীক্ষা-নিরীক্ষা এবং নির্ভুলতা উপকরণ ক্ষেত্রগুলিতে বিশেষত জারণ এবং জড় পরিবেশের পরিবেশের জন্য উপযুক্ত।

2 、 কার্যকারী নীতি

এস-টাইপ থার্মোকল সিবেক প্রভাবের উপর ভিত্তি করে পরিচালনা করে, যার অর্থ যখন উভয় প্রান্তে দুটি পৃথক ধাতব কন্ডাক্টরের মধ্যে তাপমাত্রার পার্থক্য থাকে, তখন একটি থার্মোইলেক্ট্রিক সম্ভাবনা উত্পন্ন হয়। তাপমাত্রার মানটি থার্মোইলেক্ট্রিক সম্ভাবনা (এমভি) পরিমাপ করে গণনা করা যেতে পারে। এর তাপমাত্রা বৈদ্যুতিন শক্তি সম্পর্ক আইইসি 60584-1 আন্তর্জাতিক স্ট্যান্ডার্ড, ভাল লিনিয়ারিটির সাথে মেনে চলে এবং উচ্চ তাপমাত্রার পরিসীমা (1000 ডিগ্রি সেন্টিগ্রেডের উপরে) বিশেষত ভাল সম্পাদন করে।

3 、 প্রযুক্তিগত পরামিতি

প্রকল্পের পরামিতি বর্ণনা

বিভাগ নম্বর এস

দীর্ঘমেয়াদী ব্যবহারের জন্য তাপমাত্রা পরিমাপের পরিসীমা: 0 ~ 1450 ° C; স্বল্প মেয়াদী সীমা: 1600 ° C (1700 ডিগ্রি সেন্টিগ্রেড পর্যন্ত কাস্টমাইজযোগ্য)

নির্ভুলতা স্তর I: ± 1 ° C বা ± 0.25% t (t পরিমাপক তাপমাত্রা)

স্তর II: ± 1.5 ° C বা ± 0.25% t

স্ট্যান্ডার্ড তারের ব্যাসের স্পেসিফিকেশন: 0.5 মিমি, 0.8 মিমি, 1.0 মিমি (al চ্ছিক বর্ম বা সিরামিক শিট)

প্রতিরক্ষামূলক টিউব উপাদান: উচ্চ তাপমাত্রা সিরামিক (আল ₂ o ∝), কোয়ার্টজ টিউব, মলিবডেনাম টাইটানিয়াম খাদ (ব্যবহারের পরিবেশ অনুযায়ী কাস্টমাইজড)

প্রতিক্রিয়া সময় বেয়ার তারের স্থিতি: <1 সেকেন্ড (1600 ডিগ্রি সেন্টিগ্রেডে); প্রতিরক্ষামূলক টিউব সহ: 3-10 সেকেন্ড (ব্যাস এবং উপাদানের উপর নির্ভর করে)

4 、 পণ্য বৈশিষ্ট্য

.

দুর্দান্ত উচ্চ-তাপমাত্রার পারফরম্যান্স

ধাতববিদ্যুৎ এবং কাচ গলানো চুল্লিগুলির মতো চরম পরিবেশের জন্য উপযুক্ত দুর্দান্ত জারণ প্রতিরোধের সাথে 1600 ডিগ্রি সেন্টিগ্রেডে দীর্ঘ সময়ের জন্য স্থিরভাবে কাজ করতে পারে।

.

উচ্চ নির্ভুলতা এবং স্থায়িত্ব

পুনরাবৃত্ত ত্রুটি ≤ 0.1%, বার্ষিক ড্রিফট <0.05%, পরীক্ষাগার এবং শিল্পগুলির উচ্চ-নির্ভুলতা তাপমাত্রা পরিমাপের প্রয়োজনীয়তা পূরণ করে।

শক্তিশালী দূষণের ক্ষমতা

প্ল্যাটিনাম রোডিয়াম অ্যালো উপাদান রাসায়নিক জারা প্রতিরোধী, সালফারযুক্ত, হাইড্রোজেন এবং অন্যান্য বায়ুমণ্ডলে স্থিতিশীল এবং দীর্ঘ পরিষেবা জীবন রয়েছে।

.

.

আন্তর্জাতিক মানীকরণ

মূলধারার তাপমাত্রা নিয়ন্ত্রণের যন্ত্রগুলির সাথে সামঞ্জস্যপূর্ণ আইইসি 60584-1 এবং এএসটিএম E230 এর মতো মানগুলির সাথে অনুগত।

5 、 সাধারণ অ্যাপ্লিকেশন অঞ্চল

শিল্প উচ্চ-তাপমাত্রার পরিস্থিতি: ইস্পাত গন্ধযুক্ত, সিরামিক সিনটারিং, সেমিকন্ডাক্টর ওয়েফার প্রসেসিং

গবেষণা পরীক্ষা -নিরীক্ষা: উচ্চ তাপমাত্রা উপাদান গবেষণা, মহাকাশ ইঞ্জিন পরীক্ষা

শক্তি শিল্প: গ্যাস টারবাইন নিষ্কাশন পর্যবেক্ষণ, পারমাণবিক চুল্লি তাপমাত্রা নিয়ন্ত্রণ

পরীক্ষাগার সরঞ্জাম: উচ্চ তাপমাত্রা চুল্লি, তাপ বিশ্লেষক (টিজিএ/ডিএসসি)

6 、 নির্বাচন গাইড

তাপমাত্রা এবং সুরক্ষা টিউব নির্বাচন

.

≤ 1300 ° C: সিরামিক (আল ₂ o ∝) প্রতিরক্ষামূলক টিউব উচ্চ ব্যয়-কার্যকারিতার জন্য সুপারিশ করা হয়।

1300-1600 ° C: উচ্চ বিশুদ্ধতা ঘন সিরামিক বা মলিবডেনিয়াম টাইটানিয়াম অ্যালো প্রোটেকটিভ টিউব প্রয়োজন।

স্বল্প মেয়াদী 1700 ডিগ্রি সেন্টিগ্রেড: প্রতিরক্ষামূলক টিউব ছাড়াই al চ্ছিক খালি তারের কাঠামো (জড় বায়ুমণ্ডল সুরক্ষা প্রয়োজন)।

.

তারের ব্যাস এবং প্রতিক্রিয়া গতি

তারের ব্যাস যত পাতলা, তত দ্রুত প্রতিক্রিয়া, তবে যান্ত্রিক শক্তি হ্রাস পায়। গতিশীল তাপমাত্রা পরিমাপের জন্য 0.5 মিমি এবং স্থির ইনস্টলেশনের জন্য 1.0 মিমি তার তারের ব্যাস প্রস্তাব করুন।

এক্সটেনশন কেবল নির্বাচন

সংকেত সংক্রমণ নির্ভুলতা নিশ্চিত করতে -20 ~ 100 ° C এর কার্যকারী তাপমাত্রা সহ ক্ষতিপূরণকারী তারটি এসসি (কপার কপার নিকেল অ্যালো) টাইপ হিসাবে নির্বাচন করা উচিত।

7 use ব্যবহারের জন্য সতর্কতা

.

ইনস্টলেশন স্পেসিফিকেশন

কো এবং এইচ ₂ এর মতো বায়ুমণ্ডল হ্রাসে দীর্ঘমেয়াদী ব্যবহার এড়িয়ে চলুন, কারণ এটি প্ল্যাটিনাম ইলেক্ট্রোডের এম্বিটমেন্টমেন্টের কারণ হতে পারে।

যান্ত্রিক কম্পন ভাঙ্গার কারণ এড়াতে প্রতিরক্ষামূলক টিউবটি উল্লম্ব বা অনুভূমিকভাবে ইনস্টল করা উচিত।

.

দূষণ নিয়ন্ত্রণ

.

ধাতব বাষ্পের (যেমন দস্তা এবং সীসা) সংস্পর্শে আসা কঠোরভাবে নিষিদ্ধ, অন্যথায় এটি ইলেক্ট্রোডগুলিকে দূষিত করবে এবং থার্মোইলেক্ট্রিক সম্ভাব্য প্রবাহের কারণ হবে।

নিয়মিতভাবে 10% পাতলা হাইড্রোক্লোরিক অ্যাসিড (কেবল নন সিরামিক প্রতিরক্ষামূলক টিউবগুলির জন্য প্রযোজ্য) দিয়ে ইলেক্ট্রোডের পৃষ্ঠের অক্সাইডকে নিয়মিত পরিষ্কার করুন।

.

ক্রমাঙ্কন এবং রক্ষণাবেক্ষণ

প্রতি 6 মাসে উচ্চ-তাপমাত্রার স্থির-পয়েন্ট ক্রমাঙ্কন সম্পাদন করুন (যেমন অ্যান্টিমনি পয়েন্ট 630.63 ডিগ্রি সেন্টিগ্রেড, কপার পয়েন্ট 1084.62 ডিগ্রি সেন্টিগ্রেড)।

8 、 বাজারের সুবিধা

বি-টাইপ এবং আর-টাইপ থার্মোকলগুলির সাথে তুলনা করে, এস-টাইপের 1300-1600 ডিগ্রি সেন্টিগ্রেড তাপমাত্রার পরিসীমাতে উচ্চতর ব্যয়-কার্যকারিতা রয়েছে; কে-টাইপ এবং এন-টাইপের মতো স্বল্প ব্যয়যুক্ত ধাতব থার্মোকলগুলির সাথে তুলনা করে, তাদের জীবনকাল 3-5 বার প্রসারিত হয়, এগুলি এমন দৃশ্যের জন্য বিশেষভাবে উপযুক্ত করে তোলে যার জন্য উচ্চ নির্ভরযোগ্যতা এবং নির্ভুলতার প্রয়োজন হয়।

9 、 পরিষেবা সমর্থন

কাস্টমাইজড সমাধানগুলি সরবরাহ করুন (যেমন মাল্টি-পয়েন্ট তাপমাত্রা পরিমাপ অ্যারে, ভ্যাকুয়াম নির্দিষ্ট প্যাকেজিং)
