PT100 থার্মিস্টর, প্ল্যাটিনাম থার্মিস্টর নামেও পরিচিত, একটি উচ্চ-নির্ভুল তাপমাত্রা সেন্সর যা প্ল্যাটিনাম ধাতব প্রতিরোধের তাপমাত্রা নির্ভর বৈশিষ্ট্যের উপর ভিত্তি করে। 0 ℃ এ এর নামমাত্র প্রতিরোধের মান হল 100 Ω, যা IEC 60751 আন্তর্জাতিক মান মেনে চলে। উচ্চ পরিমাপের নির্ভুলতা, স্থিতিশীল কর্মক্ষমতা, ভাল রৈখিকতা এবং বিস্তৃত তাপমাত্রা পরিমাপের পরিসরের কারণে এটি মাঝারি এবং নিম্ন তাপমাত্রার অঞ্চলে সর্বাধিক ব্যবহৃত তাপমাত্রা আবিষ্কারকগুলির মধ্যে একটি হয়ে উঠেছে। এটি শিল্প অটোমেশন, চিকিৎসা সরঞ্জাম, আবহাওয়া পর্যবেক্ষণ, মহাকাশ এবং পরীক্ষাগার ক্রমাঙ্কনের মতো অনেক ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
1, পণ্য ওভারভিউ
PT100 থার্মিস্টর, প্ল্যাটিনাম থার্মিস্টর নামেও পরিচিত, একটি উচ্চ-নির্ভুল তাপমাত্রা সেন্সর যা প্ল্যাটিনাম ধাতব প্রতিরোধের তাপমাত্রা নির্ভর বৈশিষ্ট্যের উপর ভিত্তি করে। 0 ℃ এ এর নামমাত্র প্রতিরোধের মান হল 100 Ω, যা IEC 60751 আন্তর্জাতিক মান মেনে চলে। উচ্চ পরিমাপের নির্ভুলতা, স্থিতিশীল কর্মক্ষমতা, ভাল রৈখিকতা এবং বিস্তৃত তাপমাত্রা পরিমাপের পরিসরের কারণে এটি মাঝারি এবং নিম্ন তাপমাত্রার অঞ্চলে সর্বাধিক ব্যবহৃত তাপমাত্রা আবিষ্কারকগুলির মধ্যে একটি হয়ে উঠেছে। এটি শিল্প অটোমেশন, চিকিৎসা সরঞ্জাম, আবহাওয়া পর্যবেক্ষণ, মহাকাশ এবং পরীক্ষাগার ক্রমাঙ্কনের মতো অনেক ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
2, কাজের নীতি
PT100 থার্মিস্টরের মূল কাজের নীতি হল তাপমাত্রার সাথে প্ল্যাটিনাম ধাতুর প্রতিরোধের মান পরিবর্তনের বৈশিষ্ট্যকে ব্যবহার করা। বিশুদ্ধ প্ল্যাটিনাম তারের প্রতিরোধের মান তাপমাত্রা বৃদ্ধির সাথে প্রায় রৈখিকভাবে বৃদ্ধি পায়, একটি ইতিবাচক তাপমাত্রা সহগ দেখায়। যখন তাপমাত্রা 0 ℃ হয়, তখন এর প্রতিরোধের মান 100.00 Ω হয়; তাপমাত্রায় প্রতি 1 ℃ বৃদ্ধির জন্য, প্রতিরোধ ক্ষমতা প্রায় 0.385 Ω দ্বারা বৃদ্ধি পায় এবং 100 ℃ এ, প্রতিরোধের মান প্রায় 138.5 Ω হয়।
3, পণ্যের ধরন এবং গঠন
(1) টাইপ
0 ℃ এ নামমাত্র প্রতিরোধের মান অনুসারে, প্ল্যাটিনাম থার্মিস্টরগুলিকে প্রধানত তিন প্রকারে বিভক্ত করা হয়: Pt10, Pt100 এবং Pt1000, যেখানে PT100 সবচেয়ে বেশি ব্যবহৃত হয়। উপরন্তু, স্ট্রাকচারাল ফর্মের ক্ষেত্রে, PT100 তাপ প্রতিরোধকগুলিকে একত্রিত এবং সাঁজোয়া ধরণের মধ্যে ভাগ করা যেতে পারে:
প্রিফেব্রিকেটেড: তাপমাত্রা সংবেদনকারী উপাদানটি সাধারণত একটি সিরামিক, গ্লাস বা মাইকা কঙ্কালের চারপাশে প্ল্যাটিনাম তারের ঘুরিয়ে এবং তারপর এটিকে একটি ধাতব প্রতিরক্ষামূলক হাতাতে একত্রিত করে তৈরি করা হয়। এটির সাধারণ কাঠামো এবং সহজ ইনস্টলেশনের বৈশিষ্ট্য রয়েছে এবং সাধারণ শিল্প তাপমাত্রা পরিমাপের পরিস্থিতির জন্য উপযুক্ত।
সাঁজোয়া ধরনের: তাপমাত্রা সংবেদনকারী উপাদান, নিরোধক উপকরণ এবং ধাতব হাতাগুলির সংমিশ্রণটি একটি কঠিন গোটাতে টানা হয়, যার ভাল নমনীয়তা, শক্তিশালী ভূমিকম্প প্রতিরোধ ক্ষমতা এবং নমনযোগ্যতার সুবিধা রয়েছে। এটি জটিল এবং সংকীর্ণ স্থানে ইনস্টলেশন এবং ব্যবহারের জন্য উপযুক্ত।
（2） কাঠামোগত রচনা

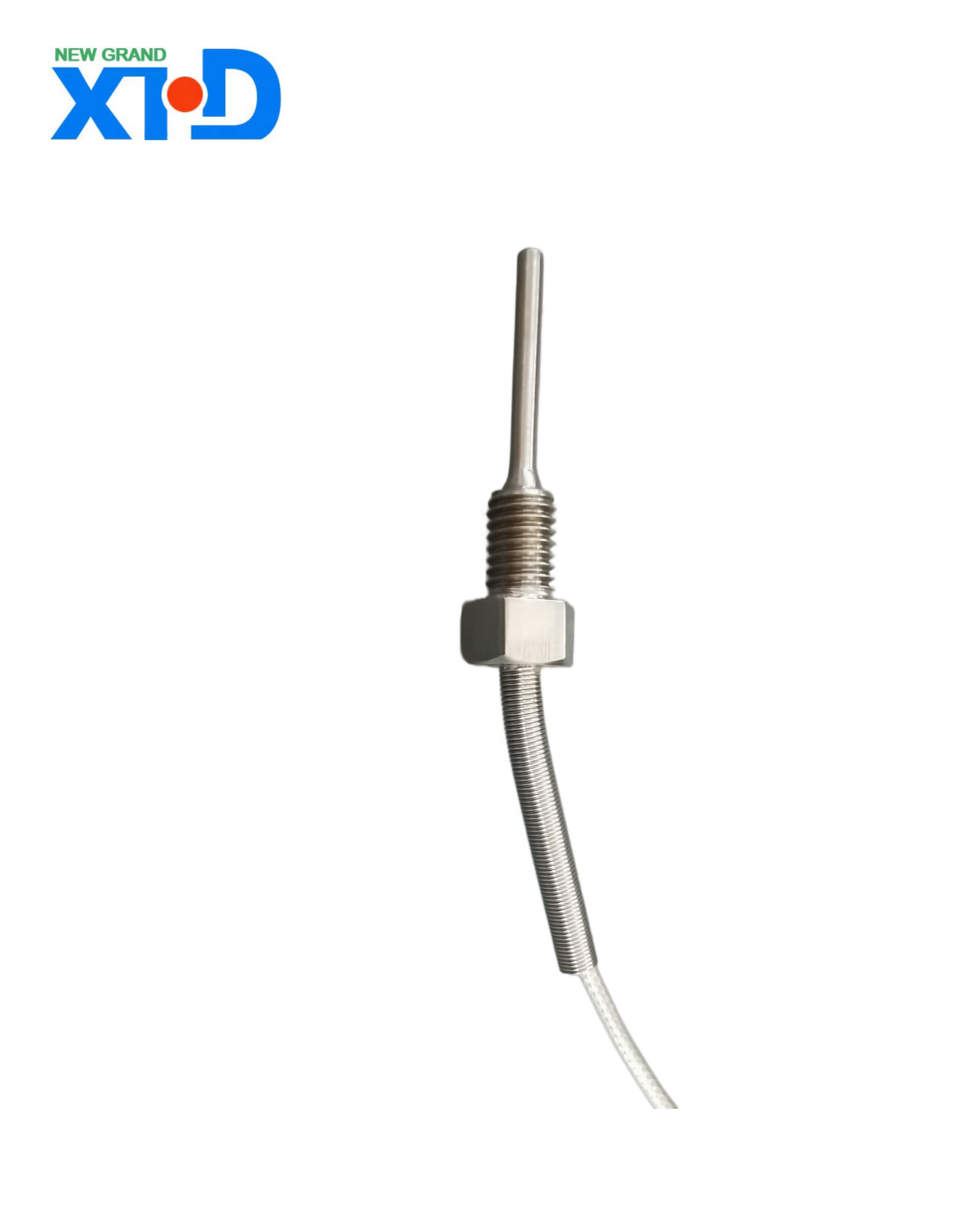

PT100 থার্মিস্টর প্রধানত তাপমাত্রা সংবেদনকারী উপাদান, প্রতিরক্ষামূলক হাতা, জংশন বক্স এবং লিডগুলির সমন্বয়ে গঠিত
তাপমাত্রা সংবেদনকারী উপাদান: এটি একটি মূল উপাদান, যার মধ্যে সাধারণত সিরামিক উপাদান, কাচের উপাদান এবং অভ্র উপাদান রয়েছে, যা যথাক্রমে সিরামিক কঙ্কাল, কাচের কঙ্কাল এবং অভ্র কঙ্কালের চারপাশে প্ল্যাটিনাম তার দিয়ে মোড়ানো হয় এবং জটিল প্রক্রিয়ার মাধ্যমে প্রক্রিয়াজাত করা হয়। এছাড়াও, পাতলা ফিল্ম প্ল্যাটিনাম প্রতিরোধক রয়েছে, যা 2 মাইক্রনের কম ফিল্মের পুরুত্বের সাথে সিরামিক সাবস্ট্রেটে প্ল্যাটিনামকে স্পুটার করতে ভ্যাকুয়াম ডিপোজিশন পাতলা ফিল্ম প্রযুক্তি ব্যবহার করে। নি (বা পিডি) লিডগুলি কাচের সিন্টারযুক্ত উপকরণ দিয়ে স্থির করা হয় এবং লেজার প্রতিরোধের সমন্বয় দ্বারা তৈরি করা হয়, যা শিল্প ব্যাপক উত্পাদন অর্জন করতে পারে।
প্রতিরক্ষামূলক হাতা: পরিমাপ মাধ্যম দ্বারা ক্ষয় এবং যান্ত্রিক ক্ষতি থেকে তাপমাত্রা সেন্সিং উপাদানগুলিকে রক্ষা করতে ব্যবহৃত হয়। উপকরণগুলিতে সাধারণত স্টেইনলেস স্টীল 201, 304, 316, 316L, ইত্যাদি অন্তর্ভুক্ত থাকে, যা বিভিন্ন ব্যবহারের পরিবেশ অনুসারে নির্বাচন করা যেতে পারে।
জংশন বক্স: তাপীয় প্রতিরোধক এবং বাহ্যিক পরিমাপ সার্কিটের লিডগুলিকে সংযুক্ত করতে ব্যবহৃত হয়, যাতে ধুলো, আর্দ্রতা ইত্যাদি প্রবেশ করা থেকে রোধ করতে ভাল সিলিং সহ, পরিমাপের নির্ভুলতা এবং স্থায়িত্ব নিশ্চিত করে।

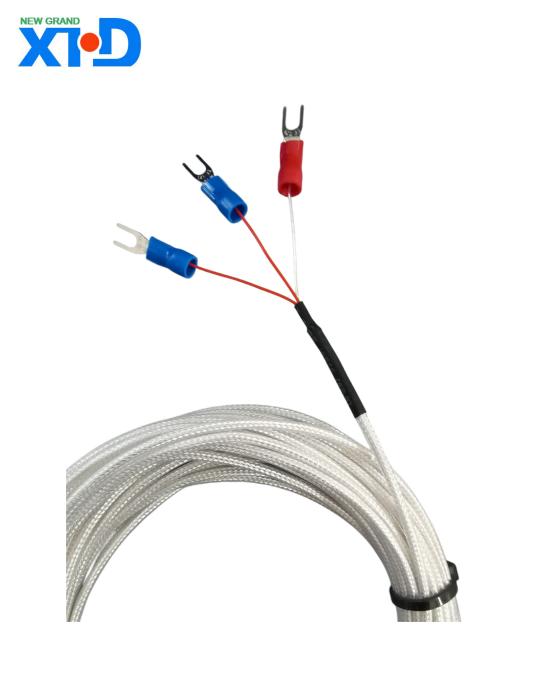

সীসা ওয়্যার: বাহ্যিক পরিমাপের সরঞ্জামগুলিতে তাপমাত্রা সংবেদনকারী উপাদানের প্রতিরোধ সংকেত প্রেরণের জন্য দায়ী, তিনটি তারের পদ্ধতি সহ: দুই-তার, তিনটি তার এবং চারটি তার
4, ওয়্যারিং পদ্ধতি
（1） দুই লাইন সিস্টেম
প্রতিরোধ সংকেত নিষ্কাশন করতে থার্মিস্টরের প্রতিটি প্রান্তে একটি তারের সংযোগ করা একটি সহজ এবং সম্ভাব্য সীসা পদ্ধতি। যাইহোক, সংযোগকারী তারের সীসা প্রতিরোধের পরিমাপের ফলাফলের উপর একটি উল্লেখযোগ্য প্রভাব ফেলতে পারে, এটি শুধুমাত্র নিম্ন পরিমাপের নির্ভুলতার প্রয়োজনীয়তার জন্য উপযুক্ত করে তোলে।
（2） তিন তারের সিস্টেম
থার্মিস্টরের মূলে একটি সীসা এবং অন্য প্রান্তে দুটি সীসা সংযুক্ত করুন, সাধারণত একটি বৈদ্যুতিক সেতুর সাথে একত্রে ব্যবহৃত হয়। Wheatstone সেতু নীতি ব্যবহার করে, সীসা প্রতিরোধের প্রভাব কার্যকরভাবে নির্মূল করা যেতে পারে, এটি শিল্প প্রক্রিয়া নিয়ন্ত্রণে সর্বাধিক ব্যবহৃত সীসা পদ্ধতিতে পরিণত হয়। খরচ-কার্যকারিতার দিক থেকে এটির উল্লেখযোগ্য সুবিধা রয়েছে এবং ত্রুটিটি ± 0.5 ℃ (100 ℃ এ) এর মধ্যে নিয়ন্ত্রণ করা যেতে পারে।
（3） চার তারের সিস্টেম
থার্মিস্টরের মূলের প্রতিটি প্রান্তে দুটি তারের সাথে সংযোগ করুন, দুটি সীসা থার্মিস্টরকে ধ্রুবক কারেন্ট প্রদান করে, প্রতিরোধের মানকে একটি ভোল্টেজ সিগন্যালে রূপান্তরিত করে এবং তারপরে অন্য দুটি লিডের মাধ্যমে ভোল্টেজ সংকেতকে সেকেন্ডারি যন্ত্রে নির্দেশ করে। এই ওয়্যারিং পদ্ধতিটি সীসা প্রতিরোধের প্রভাবকে সম্পূর্ণরূপে নির্মূল করতে পারে এবং অত্যন্ত উচ্চ পরিমাপের নির্ভুলতা রয়েছে। যাইহোক, ওয়্যারিং জটিল এবং ব্যয়বহুল, এটি প্রধানত এমন পরিস্থিতিতে যেমন পরীক্ষাগারগুলির জন্য উপযুক্ত করে তোলে যার জন্য অত্যন্ত উচ্চ পরিমাপের নির্ভুলতা প্রয়োজন।
5, পণ্য বৈশিষ্ট্য
(1) উচ্চ নির্ভুলতা
PT100 থার্মাল রেজিস্ট্যান্সের পরিমাপের নির্ভুলতা খুব বেশি, স্ট্যান্ডার্ড মডেলগুলিকে ক্লাস A এবং ক্লাস B তে বিভক্ত করা হয়েছে। ক্লাস A ± (0.15+0.002 │ t │) ℃ এর বিচ্যুতিকে অনুমতি দেয়, যখন ক্লাস B ± (0.30+0.005)│ ℃ এর বিচ্যুতির অনুমতি দেয়। কিছু উচ্চ-নির্ভুল পণ্য ± 0.1 ℃ বা এমনকি উচ্চতর একটি নির্ভুলতা অর্জন করতে পারে।
(2) ভাল স্থিতিশীলতা
প্ল্যাটিনাম ধাতুর ভাল শারীরিক স্থিতিশীলতা এবং রাসায়নিক জড়তা, জারণ এবং জারা প্রতিরোধের, স্থিতিশীল দীর্ঘমেয়াদী কর্মক্ষমতা, ন্যূনতম বার্ষিক প্রবাহ, এবং পরিমাপের ফলাফলের পুনরাবৃত্তিযোগ্যতা এবং নির্ভরযোগ্যতা নিশ্চিত করতে পারে।
（3） প্রশস্ত তাপমাত্রা পরিমাপ পরিসীমা
এর পরিমাপ পরিসীমা -200 ℃ থেকে 850 ℃ পর্যন্ত কভার করে এবং চরম পরিবেশে -270 ℃ থেকে 1064 ℃ পর্যন্ত প্রসারিত করা যেতে পারে, বিভিন্ন মাঝারি এবং নিম্ন তাপমাত্রা এবং কিছু উচ্চ তাপমাত্রা পরিমাপের পরিস্থিতির জন্য উপযুক্ত।
(4) সংক্ষিপ্ত প্রতিক্রিয়া সময়
সাধারণত, প্রতিক্রিয়া সময় 30 সেকেন্ডের কম হয় এবং এটি দ্রুত তাপমাত্রার পরিবর্তনগুলি অনুভব করতে পারে এবং পরিমাপের ডেটাতে সময়মত প্রতিক্রিয়া প্রদান করতে পারে।
（5） শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা
অন্যান্য তাপমাত্রা সেন্সর যেমন থার্মোকলের তুলনায়, PT100 তাপ প্রতিরোধক ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের জন্য কম সংবেদনশীল এবং জটিল শিল্প ইলেক্ট্রোম্যাগনেটিক পরিবেশে ব্যবহারের জন্য বিশেষভাবে উপযুক্ত।
6, পণ্য প্রয়োগের পরিস্থিতি
（1） শিল্প উৎপাদন ক্ষেত্র
ধাতব শিল্প: ব্লাস্ট ফার্নেস, কনভার্টার এবং বৈদ্যুতিক চুল্লির মতো সরঞ্জামের অভ্যন্তরীণ তাপমাত্রা নিরীক্ষণের জন্য ব্যবহৃত হয়, সেইসাথে ইস্পাত তাপ চিকিত্সা প্রক্রিয়ার সময় তাপমাত্রা নিয়ন্ত্রণ, উত্পাদন প্রক্রিয়া এবং পণ্যের গুণমানের স্থায়িত্ব নিশ্চিত করতে।
পেট্রোকেমিক্যাল শিল্প: রাসায়নিক বিক্রিয়া নিয়ন্ত্রণ হারানো, মাঝারি দৃঢ়ীকরণ বা অস্বাভাবিক তাপমাত্রার কারণে ফুটো হওয়ার মতো ঝুঁকি রোধ করতে রিফাইনারী এবং রাসায়নিক প্ল্যান্টে প্রতিক্রিয়া জাহাজ, পাতন টাওয়ার এবং পাইপলাইন সিস্টেমের মতো সরঞ্জামগুলিতে মাঝারি তাপমাত্রার রিয়েল টাইম পর্যবেক্ষণ।
পাওয়ার ইন্ডাস্ট্রি: ট্রান্সফরমার উইন্ডিং, আয়রন কোর, বাসবার বার, সেইসাথে সাবস্টেশনের জন্য ডিস্ট্রিবিউশন ক্যাবিনেটে সার্কিট ব্রেকার এবং কন্টাক্টরগুলির মতো গুরুত্বপূর্ণ উপাদানগুলির তাপমাত্রা পর্যবেক্ষণের জন্য ব্যবহৃত হয়, সময়মতো অতিরিক্ত গরম হওয়ার ঝুঁকি সম্পর্কে সতর্ক করতে এবং শর্ট সার্কিট এবং আগুনের মতো দুর্ঘটনা এড়াতে। নতুন শক্তি উৎপাদনের ক্ষেত্রে, যেমন ফটোভোলটাইক পাওয়ার প্ল্যান্টে ফটোভোলটাইক মডিউল অ্যারে এবং বৈদ্যুতিন সংকেতের মেরু বদল কুলিং সিস্টেম, জেনারেটর কম্পার্টমেন্ট, গিয়ারবক্স, বিয়ারিং এবং বায়ু শক্তি উৎপাদনের অন্যান্য অংশে, তাপমাত্রা পর্যবেক্ষণ সরঞ্জাম অপারেটিং প্যারামিটারগুলি অপ্টিমাইজ করতে, বিদ্যুৎ উৎপাদনের দক্ষতা উন্নত করতে এবং সরঞ্জামের আয়ু বাড়াতে ব্যবহৃত হয়।
মেকানিক্যাল ম্যানুফ্যাকচারিং ইন্ডাস্ট্রি: যন্ত্রের অপারেটিং স্থিতি নির্ধারণ করতে এবং অতিরিক্ত গরমের ফলে সৃষ্ট যান্ত্রিক ব্যর্থতা এবং সঠিকতা হ্রাস রোধ করতে CNC মেশিন টুলস, ডাই-কাস্টিং মেশিন এবং ইনজেকশন মোল্ডিং মেশিনের মতো একাধিক অংশে তাপমাত্রা পর্যবেক্ষণ করা হয়।
(2) চিকিৎসা শিল্প
চিকিৎসা সরঞ্জামে, যেমন ভ্যাকসিন পরিবহনের জন্য রেফ্রিজারেটেড পাত্রে, আইসিইউ ওয়ার্ডে তাপমাত্রা পর্যবেক্ষণ প্রোব, চিকিৎসা জীবাণুমুক্তকরণ সরঞ্জাম ইত্যাদি, PT100 থার্মিস্টর উচ্চ-নির্ভুল তাপমাত্রা পরিমাপ প্রদান করতে পারে, চিকিৎসা প্রক্রিয়াগুলির নিরাপত্তা এবং কার্যকারিতা নিশ্চিত করে। উদাহরণস্বরূপ, ভ্যাকসিন পরিবহনের সময়, রেফ্রিজারেটরের ভিতরের তাপমাত্রার রিয়েল-টাইম পর্যবেক্ষণ নিশ্চিত করে যে ভ্যাকসিনটি নির্দিষ্ট তাপমাত্রার সীমার মধ্যে থাকে এবং এর কার্যকলাপ বজায় রাখে।
（3） কৃষি এবং কোল্ড চেইন লজিস্টিক শিল্প
স্মার্ট এগ্রিকালচার: বড় গ্রিনহাউস এবং প্রজনন শেডগুলিতে, স্থিতিশীল ফসলের বৃদ্ধি এবং গবাদি পশুর প্রজনন পরিবেশ নিশ্চিত করতে IoT প্ল্যাটফর্মের সাথে মিলিত বহু-পয়েন্ট তাপমাত্রা পর্যবেক্ষণের মাধ্যমে স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ এবং বায়ুচলাচল অর্জন করা হয়।
কোল্ড চেইন লজিস্টিকস: তাজা খাদ্য এবং ফার্মাসিউটিক্যাল কোল্ড চেইন সামগ্রীর স্টোরেজ এবং পরিবহন তাপমাত্রা মান পূরণ করে এবং লুণ্ঠন এড়াতে তা নিশ্চিত করতে বৃহৎ কোল্ড স্টোরেজ এবং রেফ্রিজারেটেড ট্রাক বগির বিভিন্ন শেলফ এলাকায় মাল্টি-পয়েন্ট তাপমাত্রা পর্যবেক্ষণের জন্য ব্যবহৃত হয়।
(4) গবেষণা এবং পরীক্ষাগার ক্ষেত্র
বৈজ্ঞানিক গবেষণা পরীক্ষায়, PT100 থার্মাল রেজিস্ট্যান্স সাধারণত অতি-নিম্ন তাপমাত্রা পরীক্ষা, উপাদান কর্মক্ষমতা পরীক্ষা, এবং পরীক্ষার জন্য সঠিক তাপমাত্রার তথ্য প্রদানের জন্য অন্যান্য পরিস্থিতিতে ব্যবহৃত হয়। পরীক্ষাগারে ক্রমাঙ্কন সরঞ্জামগুলি প্রায়শই PT100 থার্মিস্টরকে স্ট্যান্ডার্ড তাপমাত্রা সেন্সর হিসাবে ব্যবহার করে অন্যান্য তাপমাত্রা পরিমাপ যন্ত্রগুলিকে ক্রমাঙ্কন করতে।
