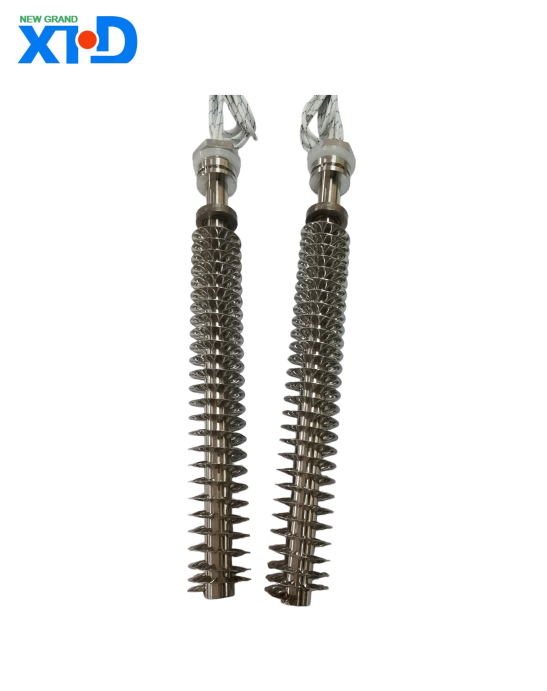

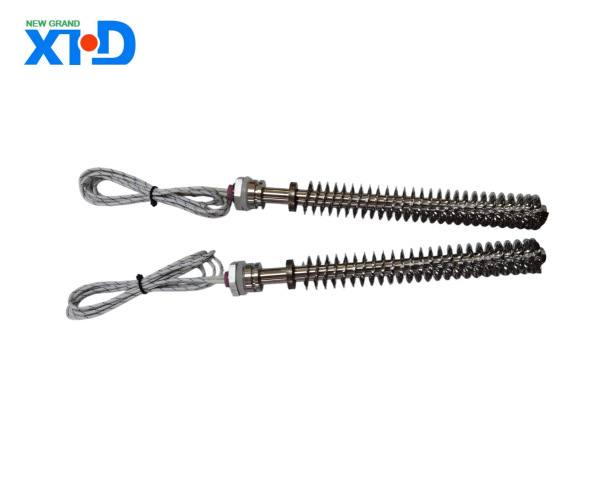

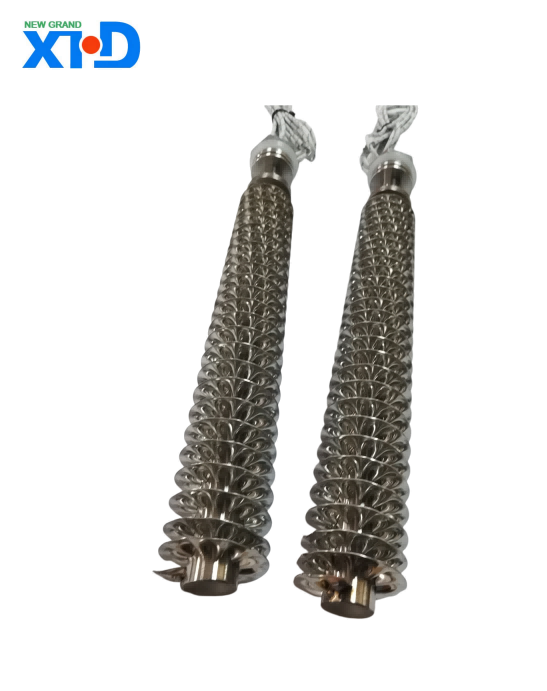

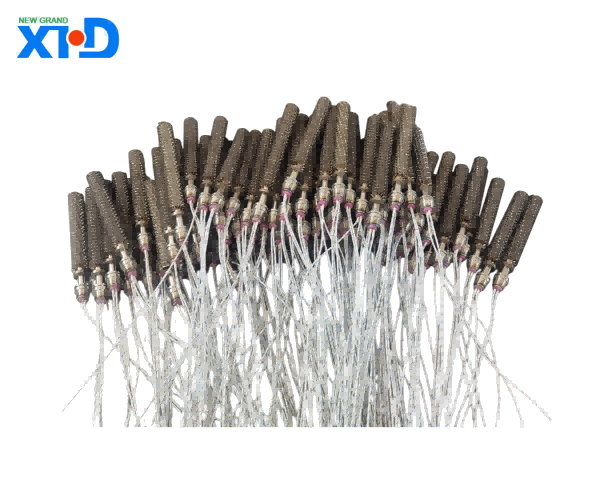

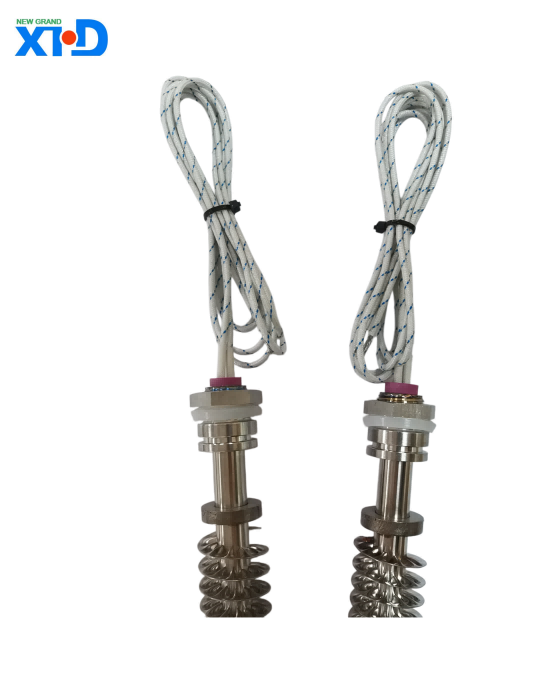

ফিন সহ কার্টিজ হিটার

ফিন সহ কার্টিজ হিটারের জন্য পণ্যের স্পেসিফিকেশন

1, পণ্য ওভারভিউ

একটি ফিনড কার্টিজ হিটার একটি গরম করার উপাদান যা বিশেষভাবে দক্ষ তাপ স্থানান্তরের জন্য ডিজাইন করা হয়েছে। কার্টিজ উনানগুলিতে তাপ অপচয় পাখনা যোগ করে, তাপ স্থানান্তর এলাকা এবং তাপ দক্ষতা ব্যাপকভাবে উন্নত হয়। এটি ব্যাপকভাবে অনেক ক্ষেত্রে ব্যবহৃত হয় যেমন এয়ার হিটিং, ওভেন শুকানো, এইচভিএসি, এবং শিল্প প্রক্রিয়া গরম করা। পণ্যটির কমপ্যাক্ট কাঠামো, সহজ ইনস্টলেশন এবং দীর্ঘ সেবা জীবনের বৈশিষ্ট্য রয়েছে। এটি জটিল কাজের অবস্থার অধীনে স্থিরভাবে তাপ আউটপুট করতে পারে এবং বিভিন্ন পরিস্থিতিতে সঠিক তাপমাত্রা নিয়ন্ত্রণের চাহিদা মেটাতে পারে।

2, মূল পরামিতি

（1） প্রধান কাঠামোগত পরামিতি

হিটিং টিউব বিভাগ: বিজোড় স্টেইনলেস স্টীল টিউব (304/316L ঐচ্ছিক) শেল উপাদান হিসাবে ব্যবহার করা হয়, টিউব ব্যাস চারটি প্রচলিত স্পেসিফিকেশন কভার করে: 8mm, 10mm, 12mm, এবং 16mm। বিশেষ মাপ কাস্টমাইজ করা যাবে. হিটিং টিউবের কার্যকরী হিটিং দৈর্ঘ্যের পরিসীমা হল 100mm থেকে 2000mm, এবং সহজে ইনস্টলেশন ও ফিক্সেশনের জন্য নন-হিটিং শেষ দৈর্ঘ্য 50mm এ স্থির করা হয়েছে। অন্তরণ কর্মক্ষমতা এবং তাপ পরিবাহিতা দক্ষতা নিশ্চিত করতে উচ্চ ঘনত্বের ম্যাগনেসিয়াম অক্সাইড পাউডার দিয়ে অভ্যন্তরীণভাবে ভরা। বৈদ্যুতিক গরম করার তারটি নিকেল ক্রোমিয়াম খাদ উপাদান দিয়ে তৈরি, যার শক্তিশালী অক্সিডেশন প্রতিরোধ ক্ষমতা রয়েছে এবং এটি দীর্ঘ সময়ের জন্য উচ্চ তাপমাত্রার পরিবেশে কাজ করতে পারে।

পাখনা বিভাগ: পাখনা উপাদান হিটিং টিউব শেলের সাথে সামঞ্জস্যপূর্ণ এবং স্টেইনলেস স্টিল দিয়ে তৈরি। অ্যালুমিনিয়াম পাখনা এছাড়াও প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে. পাখনার ধরন হল সর্পিল ঘূর্ণায়মান, এবং পাখনার উচ্চতার জন্য তিনটি বিকল্প রয়েছে: 15 মিমি, 20 মিমি এবং 25 মিমি। পাখনার ব্যবধান হল 5mm, 8mm, এবং 10mm, যা নমনীয়ভাবে তাপ স্থানান্তরের প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্য করা যেতে পারে। একটি একক তাপ পাইপের ফিন কভারেজ দৈর্ঘ্য হিটিং পাইপের কার্যকরী হিটিং দৈর্ঘ্যের সমান, তাপ স্থানান্তর দক্ষতা উন্নত করতে গরম করার ক্ষেত্রের সর্বাধিক ব্যবহার।

（2） বৈদ্যুতিক পরামিতি

ভোল্টেজ এবং পাওয়ার: 500W থেকে 10000W পর্যন্ত পাওয়ার পরিসীমা সহ 220V একক-ফেজ এবং 380V থ্রি-ফেজ সহ একাধিক ভোল্টেজ স্পেসিফিকেশন সমর্থন করে এবং প্রকৃত গরম করার প্রয়োজন অনুসারে কাস্টমাইজ করা যেতে পারে। রেটেড ভোল্টেজে, পণ্যের তাপীয় দক্ষতা 90% এর বেশি পৌঁছাতে পারে, যা দ্রুত বৈদ্যুতিক শক্তিকে তাপ শক্তিতে রূপান্তর করতে পারে এবং এটিকে মিডিয়ামে স্থানান্তর করতে পারে।

নিরোধক কর্মক্ষমতা: পণ্যের ঠান্ডা নিরোধক ≥ 500M Ω (500VDC), এবং গরম নিরোধক প্রতিরোধ ≥ 1M Ω (অপারেটিং তাপমাত্রায়)। নিরোধক ভোল্টেজ সহ্য করতে পারে 1500VAC/1 মিনিট ব্রেকডাউন বা ফ্ল্যাশওভার ছাড়াই, ব্যবহারের সময় বৈদ্যুতিক নিরাপত্তা নিশ্চিত করে।

গ্রাউন্ডিং রেজিস্ট্যান্স: গ্রাউন্ডিং টার্মিনাল এবং হিটিং টিউব কেসিং এর মধ্যে রেজিস্ট্যান্স হল ≤ 0.1 Ω, কার্যকরভাবে ফুটো হওয়ার ঝুঁকি রোধ করে এবং অপারেটরদের নিরাপত্তা নিশ্চিত করে।

（3） কর্মক্ষমতা পরামিতি

কাজের তাপমাত্রা: পণ্যের পৃষ্ঠের সর্বাধিক কাজের তাপমাত্রা 600 ℃ পৌঁছতে পারে এবং পরিবেশগত অভিযোজন তাপমাত্রা পরিসীমা -40 ℃ থেকে 450 ℃। এটি উচ্চ এবং নিম্ন তাপমাত্রার মতো চরম পরিবেশে স্থিরভাবে কাজ করতে পারে।

তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা: যখন বাহ্যিক তাপমাত্রা নিয়ন্ত্রণ সরঞ্জামের সাথে একত্রে ব্যবহার করা হয়, তখন তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা ± 1 ℃ পৌঁছতে পারে, উচ্চ-নির্ভুলতা গরম করার পরিস্থিতির প্রয়োজন মেটাতে পারে।

পরিষেবা জীবন: সাধারণ ব্যবহার এবং রক্ষণাবেক্ষণের অবস্থার অধীনে, পণ্যটি ≥ 10000 ঘন্টার পরিষেবা জীবন থাকতে ডিজাইন করা হয়েছে এবং ভাল স্থায়িত্ব এবং নির্ভরযোগ্যতা রয়েছে।

3, প্রযোজ্য পরিবেশ

মাঝারি পরিবেশ: শুষ্ক বায়ু এবং নিষ্ক্রিয় গ্যাসের মতো পরিষ্কার মিডিয়া গরম করার জন্য উপযুক্ত। ক্ষয়কারী, দাহ্য, এবং বিস্ফোরক মিডিয়া ধারণকারী পরিবেশে ব্যবহার করা হলে, বিশেষ ক্ষয়-বিরোধী এবং বিস্ফোরণ-প্রমাণ চিকিত্সা পণ্য মডেলগুলি কাস্টমাইজ করা প্রয়োজন।

ইনস্টলেশন পরিবেশ: এটি ওভেন, এয়ার ডাক্ট, হিটিং চেম্বার ইত্যাদির মতো ফাঁকা জায়গায় ইনস্টল করা যেতে পারে। ইনস্টলেশন পদ্ধতির মধ্যে রয়েছে ফ্ল্যাঞ্জ ফিক্সেশন, থ্রেডেড সংযোগ, বন্ধনী সমর্থন ইত্যাদি। ধ্বংসাবশেষ দ্বারা পাখনা আটকানো এবং তাপ স্থানান্তর দক্ষতাকে প্রভাবিত করা এড়াতে ইনস্টলেশন অবস্থানে ভাল বায়ুচলাচল নিশ্চিত করা প্রয়োজন।

পরিবেশগত অবস্থা: ≤ 2000m উচ্চতা এবং ≤ 90% আপেক্ষিক আর্দ্রতা (কোন ঘনীভবন নেই) পরিবেশের জন্য উপযুক্ত। শক্ত অ্যাসিড, ক্ষার এবং উচ্চ ধুলোর মতো কঠোর পরিবেশে সরাসরি ব্যবহার এড়িয়ে চলুন। প্রয়োজনে প্রতিরক্ষামূলক ব্যবস্থা নিন।

4, ইনস্টলেশন এবং ব্যবহারের সতর্কতা

প্রাক ইনস্টলেশন পরিদর্শন: ইনস্টলেশনের আগে, এটি নিশ্চিত করা প্রয়োজন যে পণ্যের চেহারা বিকৃত হয়নি, পাখনাগুলি ক্ষতিগ্রস্ত হয়নি এবং তারের টার্মিনালগুলি আলগা নয়। পণ্যের পরামিতিগুলি ব্যবহারের দৃশ্যের ভোল্টেজ এবং পাওয়ার প্রয়োজনীয়তার সাথে মেলে কিনা তা পরীক্ষা করুন।

ইনস্টলেশনের প্রয়োজনীয়তা: ইনস্টলেশনের সময়, হিটিং টিউব এবং পাখনার চারপাশে পর্যাপ্ত তাপ অপচয়ের স্থান নিশ্চিত করা এবং দাহ্য এবং বিস্ফোরক পদার্থের সাথে সরাসরি যোগাযোগ এড়ানো প্রয়োজন। মাঝারি ফুটো রোধ করতে ফ্ল্যাঞ্জ বা থ্রেডযুক্ত সংযোগটি ভালভাবে সিল করা উচিত। বৈদ্যুতিক নিরাপত্তা নিশ্চিত করতে গ্রাউন্ডিং টার্মিনাল অবশ্যই নির্ভরযোগ্যভাবে গ্রাউন্ড করা উচিত।

ব্যবহার: শুরু করার আগে, শুকনো বার্ন এবং পণ্যের ক্ষতি এড়াতে মাঝারি সঞ্চালন বা বায়ুচলাচল ব্যবস্থা স্বাভাবিকভাবে চলছে কিনা তা নিশ্চিত করতে হবে। হঠাৎ উচ্চ-শক্তির শক এড়াতে গরম করার প্রক্রিয়াটি ধীরে ধীরে হওয়া উচিত। ব্যবহারের সময় তাপমাত্রা এবং বৈদ্যুতিক পরামিতিগুলি নিয়মিত পর্যবেক্ষণ করুন এবং কোনো অস্বাভাবিকতা পাওয়া গেলে তাৎক্ষণিকভাবে পরিদর্শনের জন্য বন্ধ করুন।

রক্ষণাবেক্ষণ: নিয়মিতভাবে পাখনার পৃষ্ঠের ধুলো এবং ধ্বংসাবশেষ পরিষ্কার করুন এবং তাপ বিনিময় দক্ষতা নিশ্চিত করুন। যখন দীর্ঘ সময়ের জন্য ব্যবহার করা হয় না, পণ্যটি আর্দ্রতা এবং মরিচা এড়াতে একটি শুষ্ক এবং বায়ুচলাচল পরিবেশে স্থাপন করা উচিত।

5, গুণমান মান এবং সার্টিফিকেশন

পণ্যটি জাতীয় মান GB/T 23150-2008 "টিউবুলার ইলেকট্রিক হিটিং এলিমেন্টস" অনুযায়ী কঠোরভাবে তৈরি করা হয় এবং ISO9001 মান ব্যবস্থাপনা সিস্টেম সার্টিফিকেশন পাস করেছে। পণ্যের গুণমান প্রাসঙ্গিক দেশি এবং বিদেশী মানগুলির প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করার জন্য কিছু বিশেষ মডেল আন্তর্জাতিক সার্টিফিকেশন যেমন CE এবং UL প্রদান করতে পারে।

6, কাস্টমাইজড পরিষেবা

বিশেষ ব্যবহারের পরিস্থিতি এবং প্রয়োজনীয়তার জন্য, কাস্টমাইজড পরিষেবাগুলি প্রদান করা যেতে পারে, যার মধ্যে রয়েছে গরম করার টিউব এবং বিশেষ আকারের পাখনা, বিভিন্ন উপকরণের শেল এবং পাখনা, বিশেষ ভোল্টেজ এবং পাওয়ার কম্বিনেশন, অ্যান্টি-জারা এবং বিস্ফোরণ-প্রমাণ চিকিত্সা ইত্যাদি। কাস্টমাইজড পণ্যগুলির জন্য প্রযুক্তিগত পরামিতি এবং প্রয়োজনীয়তার পূর্বে যোগাযোগ প্রয়োজন, উত্পাদনের আগে নিশ্চিতকরণ।
